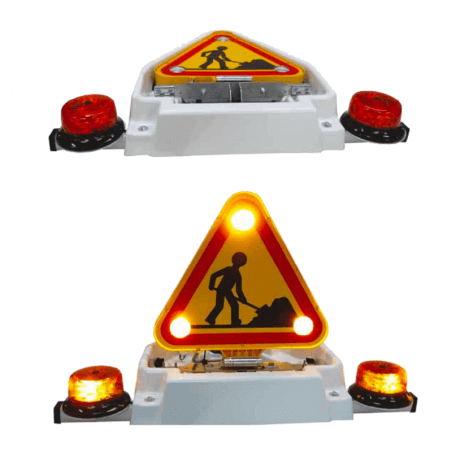

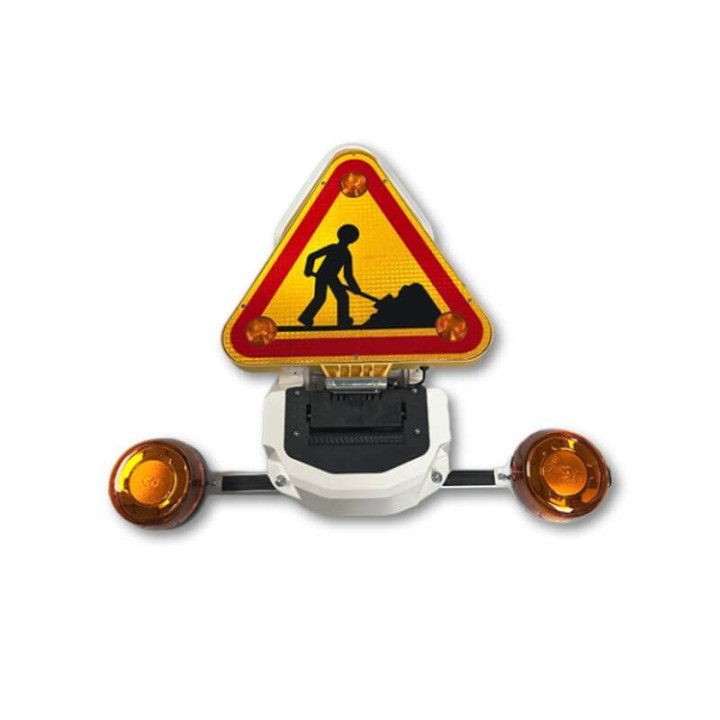

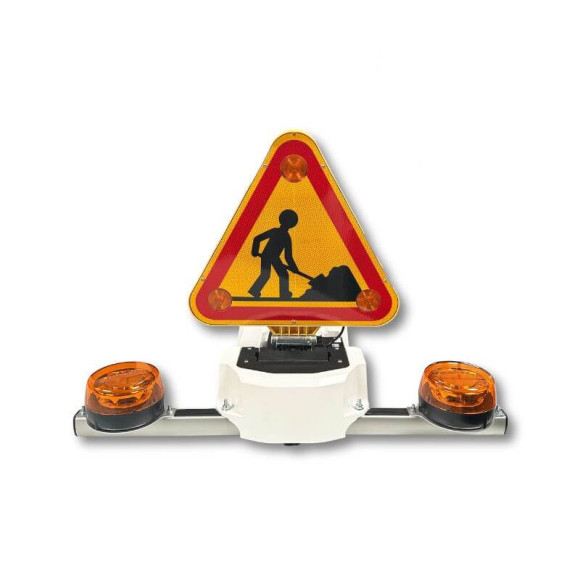

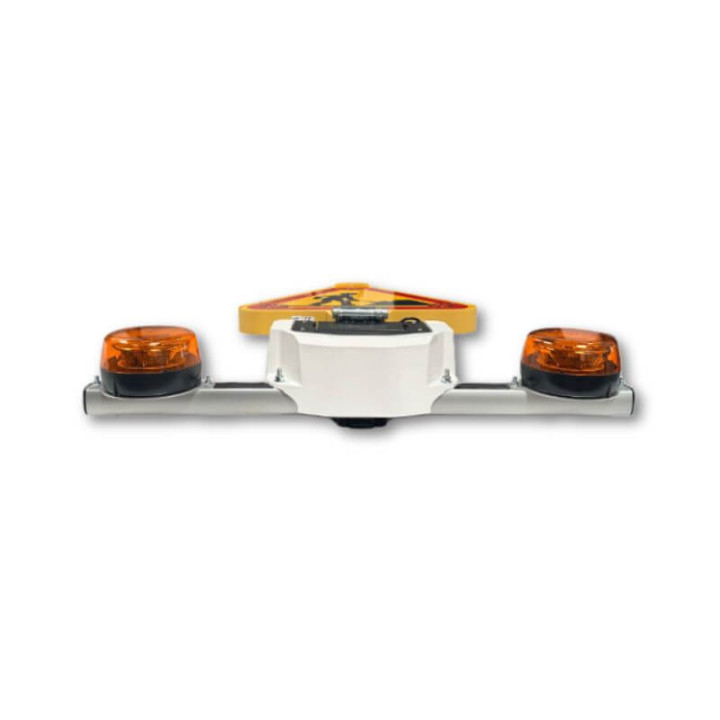

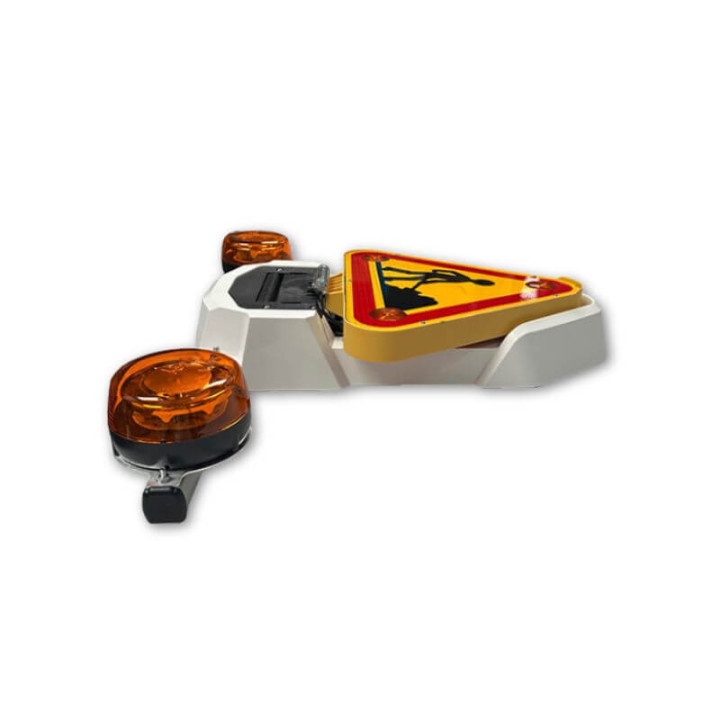

Combiné Triflash LED 500

Conception et fabrication 100% Française

Ce combiné Triflash est destiné à tout véhicule concerné par l’arrêté du 16.11.98 (Art 131C) ou du 06.11.1992 (Art 122A).

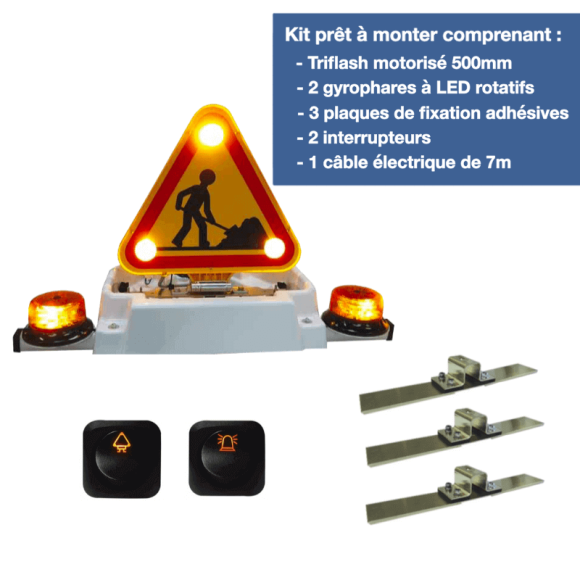

Il est livré équipé et prêt à installer et comprend :

- TRIFLASH 500mm à relevage par vérin électrique IP 66
- Carénage thermoformé en ABS PMMA Blanc RAL 9016
- 2 gyrophares à LED rotatifs
- Fixation : patins universels avec fixations adhésives 3M (sans perçage)
- Câble alimentation 7m
- 2 interrupteurs : Triflash et gyrophares
- Pas de câble apparent

Données techniques du Triflash :

• Dimensions : 500 mm
• Structure : carénage en polyamide chargé fibres coloris jaune (résistant aux chocs et aux vibrations) et monture compacte (40mm d’épaisseur)
• Sérigraphie : type AK5 sur chaque face (autres types sur demande) avec film classe 2
• Fixation : 1 charnière à ressort double action (avant/arrière), avec entraxe de 150 mm à 160 mm
• Alimentation : bi-tension : 12/24 V par câble longueur 7 m
• Centrale électronique étanche (IP68), protégée contre inversions de polarité et court-circuits
• Technologie : 3 optiques (ø 50 mm) avec chacune 1 LED Haute puissance InGaN 3ième génération Intensité lumineuse : 638 cd (version 12V de jour)
• Rendement lumineux : 68 lm/W à 25°C
• Consommation : 0.16A (12V de jour)
• Cellule automatique jour / nuit

Données techniques du relevage :

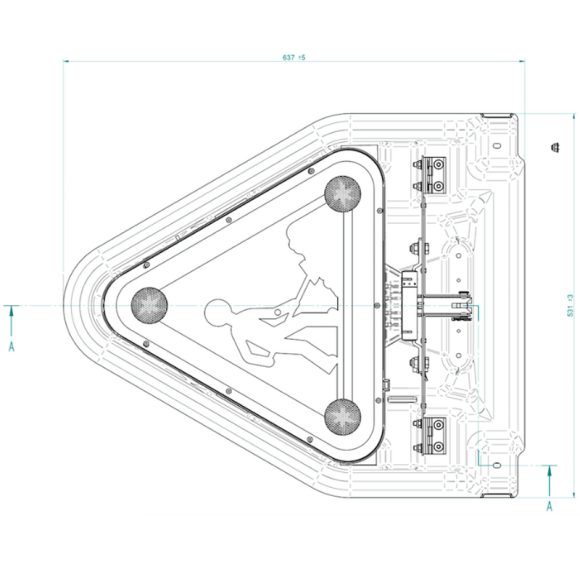

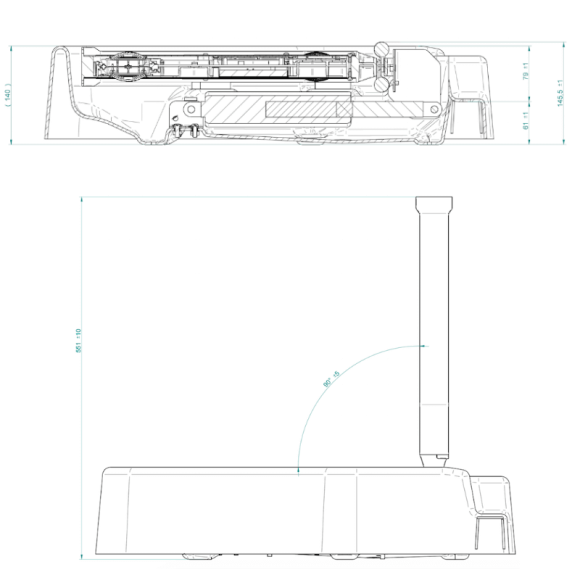

• Dimensions (mm) : 842 (longueur) x 774 (largeur) x 145.5 (hauteur)
• Structure : carénage thermoformé en ABS PMMA Blanc RAL 9016
• Montage du relevage pointe vers l’arrière
• Relevage par vérin électrique IP 66
• Centrale électronique : voir données techniques Triflash
• Supports des gyrophares en aluminium
• Pas de  câble apparent
• Liaisons mécaniques sécurisées par écrou frein
• Tôlerie & visserie en inox pour tenue au brouillard salin  + aluminium anodisé
• Fixation : à coller au moyen d’un kit S99  qui comprend 3 fixations adhésives


Données techniques des gyrophares SATELIGHT :

• Support des gyrophares : barre aluminium
• Cabochon en polycarbonate : orange ou bleu
• Feux : rotatif à 130 rotations par minute (modèle GL)
• Nombre de LED par gyrophare : 8
• Consommation (A) : 1.1 (12V) ou 0.5 (24V)
• Indice de protection (IP) : 66
• Répondent aux règlementations : R65 ou OACI (exigences spécifiées par les aérodromes  Vol.1 Annexe 14) & CEM 10R.
• Garantie : 3 ans

Données techniques des interrupteurs fournis :

• Dimensions (mm) : 28, ils nécessitent un encastrement de 44.5 mm.
• Commutateurs 2 positions : marche / arrêt
• Tension maximale d’utilisation (W) : 120
